水導(dǎo)激光技術(shù)應(yīng)用案例之非晶合金加工

發(fā)布日期：2025-06-16 09:17 ????瀏覽量：

非晶合金因其獨特的短程有序、長程無序原子結(jié)構(gòu)，展現(xiàn)出高強度、高彈性、優(yōu)異耐腐蝕性等特性，被譽為“液態(tài)金屬的固態(tài)版本”，在航空航天、生物醫(yī)療及精密器械領(lǐng)域具有廣闊應(yīng)用前景。其亞穩(wěn)態(tài)特性導(dǎo)致加工難度極高，傳統(tǒng)工藝難以平衡熱積累與晶化抑制的矛盾。本文以水導(dǎo)激光技術(shù)為核心，解析其在非晶合金加工中的創(chuàng)新應(yīng)用與技術(shù)突破。

一、非晶合金加工的技術(shù)瓶頸

非晶合金的加工困境源于其獨特的物理特性：

??熱敏感性??：快速冷卻鑄造需在毫秒級完成，工藝窗口狹窄；熱塑性成型依賴過冷液相區(qū)軟化，但粘度變化與結(jié)晶驅(qū)動力易引發(fā)局部晶化。
??減材制造缺陷??：電火花加工因放電高溫誘發(fā)亞表面微裂紋；飛秒激光雖降低熱影響，但低溫環(huán)境下仍可能觸發(fā)非晶-晶態(tài)相變。
??氧化與污染??：傳統(tǒng)干法激光加工中，高溫促使材料表面氧化生成脆性副產(chǎn)物（如ZrO?、Cu?O），顯著降低構(gòu)件性能。

上述問題導(dǎo)致非晶合金構(gòu)件易形成熱影響區(qū)（HAZ），造成力學(xué)性能劣化與微觀結(jié)構(gòu)失穩(wěn)，制約其工程化應(yīng)用。

二、水導(dǎo)激光技術(shù)的創(chuàng)新突破

水導(dǎo)激光技術(shù)通過水射流動態(tài)冷卻與熔融物沖刷的協(xié)同作用，實現(xiàn)非晶合金的高效精密加工，其核心優(yōu)勢體現(xiàn)在以下三方面：

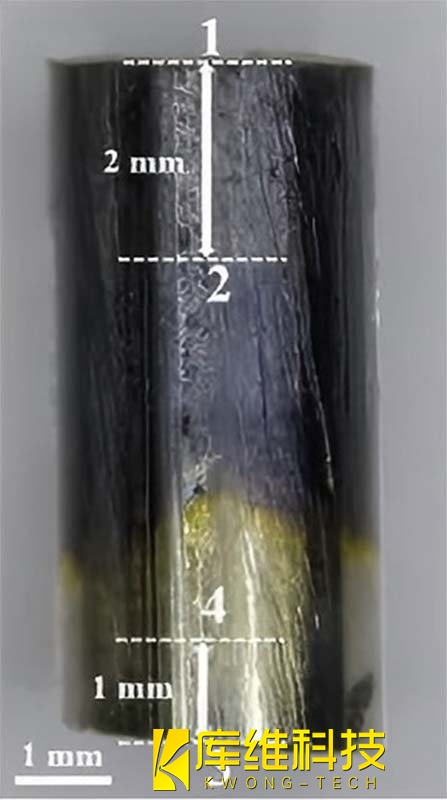

??精準(zhǔn)熱管理??：水射流在激光作用區(qū)形成動態(tài)冷卻層，將熱輸入限制在微米級區(qū)域，抑制熱傳導(dǎo)引發(fā)的晶化傾向。實驗表明，WJGL加工的HAZ厚度僅為15 μm，較傳統(tǒng)干法激光降低80%以上。
??氧化抑制機制??：水流實時沖刷加工界面，隔絕氧氣接觸，避免氧化鋯（ZrO?）等脆性相生成。XRD分析顯示，WJGL加工底面僅保留基體銅相，而干法激光頂面出現(xiàn)顯著Cu?O特征峰。
??熔融物沖刷效應(yīng)??：高速水流清除熔融殘渣，減少重鑄層與微裂紋，提升表面完整性。相較于飛秒激光，WJGL加工表面粗糙度降低50%，無亞表面缺陷。
