在工業制造的版圖中，大型罐體的生產制造一直是一個關鍵領域。隨著科技的飛速發展，自動化產線正逐步取代傳統生產方式，成為提升生產效率、保障產品質量的核心力量。今天，讓我們一同走進一例罐體的焊切自動化生產線，探尋大型罐體焊切自動化的奧秘。
一、實例背景
某大型化工企業，主要生產各類大型儲存罐體。隨著業務的不斷拓展，傳統的人工焊切方式逐漸暴露出效率低下、質量不穩定等問題。為了提升生產競爭力，該企業決定引入焊切自動化產線。
二、大型罐體焊切自動化產線搭建的構成
1、焊接機器人
焊接機器人堪稱大型罐體焊切自動化產線的核心設備，其重要性不言而喻。在該化工企業的罐體自動化生產線中，焊接機器人發揮著關鍵作用，承擔了大量的焊接工作 。
弧焊機器人能靈活地沿著焊縫進行焊接操作，保證焊縫的質量和美觀度。焊接機器人具備眾多先進功能。它們能夠在三維空間內精準移動，可執行圓周焊接、縱向焊接和橫向焊接等各種復雜的焊接形式。通過預先編程，焊接機器人能嚴格按照設定的路徑和參數進行焊接，確保焊接質量的穩定性和一致性，極大地減少了人為因素導致的焊接缺陷，就像不知疲倦的工匠，始終如一地為罐體打造高質量的焊縫。
2、工件夾具
工件夾具在大型罐體焊切自動化產線中起著不可或缺的作用，是保證焊接質量的關鍵要素之一。在罐體焊接過程中，需要將罐體準確地固定在特定位置，以確保焊接過程的穩定性和焊縫的準確性。
不同類型和尺寸的罐體，需要定制與之適配的工件夾具。例如，對于一些小型罐體，可能采用結構相對簡單的夾具，通過氣缸等裝置帶動移動夾持器，將罐體牢固地固定在底座上。而對于大型罐體，工件夾具的設計則更為復雜和精細。有的夾具會采用多個夾持點，從不同方向對罐體進行固定，確保罐體在焊接過程中不會出現絲毫位移 。
以該實例中化工企業的罐體生產為例，其工件夾具經過精心設計和調試，能夠根據不同型號罐體的特點，進行精準定位和穩定夾持。這不僅保證了焊接過程中罐體的穩定性，還為后續的焊接工序提供了可靠的基礎，使得焊接機器人能夠準確地沿著預定焊縫進行焊接，從而有效提高了焊接質量，確保每一個罐體都能達到高質量的標準。
3、焊接控制系統
焊接控制系統猶如大型罐體焊切自動化產線的 “智能大腦”，對整個焊接過程起著至關重要的控制和管理作用。它主要負責控制焊接機器人的運動軌跡、焊接電流、焊接速度等關鍵參數，確保焊接過程的高效、穩定和精準 。
在該化工企業的罐體自動化生產線中，焊接控制系統發揮著強大的功能。它能夠根據不同的焊接任務和罐體材質，精確地調整焊接參數。當焊接較厚的罐體板材時，系統會自動增加焊接電流，以確保焊縫能夠充分熔合；而在焊接較薄的板材時，則會降低電流，避免出現燒穿等問題。
該系統還配備了先進的檢測和監控功能。通過傳感器等設備，實時監測焊縫的質量和焊接過程中的各種數據，如溫度、電壓等。一旦發現焊接過程中出現異常情況，如焊縫偏差、電流不穩定等，系統能夠迅速做出反應，及時調整焊接參數或發出警報，通知操作人員進行處理。這一智能監測和反饋機制，極大地提高了焊接質量的可靠性和穩定性，有效減少了廢品的產生，為企業節省了成本，提高了生產效率。
4、自動送料系統
自動送料系統是大型罐體焊切自動化產線中實現高效生產的重要保障。它主要負責為焊接工序提供所需的原材料和工件，確保生產過程的連續性和流暢性 。
在該化工企業的罐體自動化生產線中，自動送料系統采用了先進的技術和設備，能夠快速、準確地將原材料輸送到指定位置。該系統通常由卷材、鋼板、管道等原材料的存儲裝置、輸送裝置以及自動化控制系統組成。當生產線需要原材料時，自動送料系統會根據預設的程序，自動從存儲裝置中取出相應的原材料，并通過輸送裝置將其精準地輸送到焊接工位。
這種自動送料方式相比傳統的人工送料，具有諸多優勢。它大大提高了送料的效率，減少了人工操作的時間和勞動強度，避免了因人工送料不及時而導致的生產停滯。自動送料系統的精準性也確保了原材料能夠準確無誤地送達指定位置，為后續的焊接工序提供了可靠的保障，從而進一步提高了整個生產線的生產效率和產品質量。

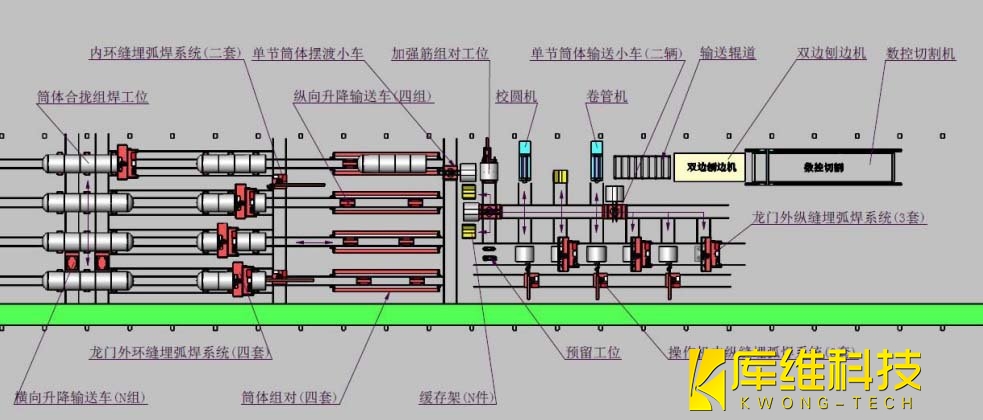

三、工藝流程
1、原材料通過行車
2、下料工位（數控切割機）
3、自動刨邊工位進行刨雙邊
4、通過輥道自動輸送
5、卷圓工位進行卷圓
6、單節筒節輸送小車（子母車）
7、縱縫焊接工位
8、單節筒節輸送小車（子母車）
9、校圓工位或者進入緩存架
10、單節筒節輸送小車（子母車）
11、加強筋組對工位或者進入緩存架
12、單節擺渡小車
13、筒體組對工位
14、縱向升降輸送車
15、進行筒節組對
16、縱向升降輸送車
17、環縫焊接工位
18、縱向升降輸送車
19、合攏縫組焊工位
20、橫向升降輸送小車
21、進入下一工序...
通過上述實例可以看出，大型罐體焊切自動化產線的搭建是提升企業生產能力和產品質量的有效手段。其不僅適用于化工行業，在石油、天然氣、電力等多個領域都有廣泛的應用前景。隨著工業 4.0 的推進，智能化、自動化的焊切產線將成為未來大型罐體制造的主流趨勢。通過合理的設備選型和科學的生產流程設計，企業可以在激烈的市場競爭中占據優勢。
