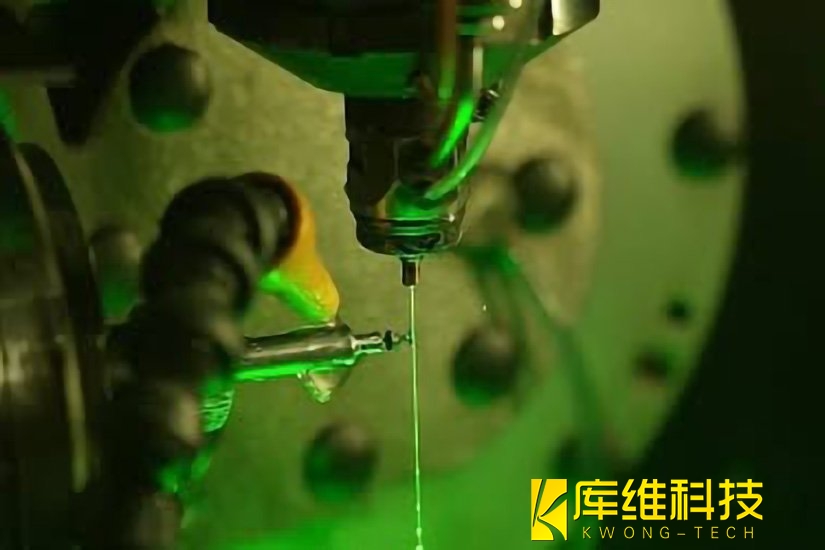

在精密制造領域，水導激光加工技術憑借其無熱影響區、高精度和環保特性，已成為航空航天、半導體及醫療器械制造的核心工藝之一。這項融合了激光能量與高壓水射流的創新技術，通過將激光束耦合到直徑僅30-80μm的高速水束中，實現了傳統加工工藝難以企及的微米級精度。
一、水導激光加工的核心技術指標
1、激光波長與功率密度

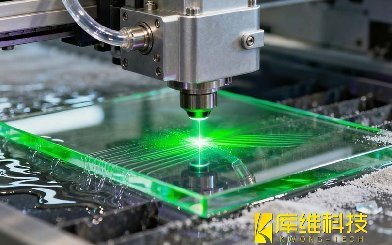

激光波長是決定能量傳輸效率的關鍵參數。水對激光的吸收系數隨波長變化顯著：紫外波段（355nm）吸收率高但傳輸損耗大，適合微結構加工（如微孔、微槽）；綠光波段（532nm）吸收率適中，兼具加工精度與效率，是水導激光的標準光源；紅外波段（1064nm）吸收率低，更適合長距離傳輸，適合深孔鉆削（深徑比≥20）和大尺寸工件加工。
功率密度則直接影響材料去除速率與熱效應。低功率密度（如36MW/cm²）適用于長水束傳輸，能量損耗穩定；高功率密度（410MW/cm²）需配合短水束以減少非線性損耗，否則會導致傳輸效率驟降（從70%降至60%）。
2、水束（噴嘴）直徑與流速穩定性
水束直徑通過噴嘴結構控制，典型范圍為25-100μm。直徑減小可提升切割精度（切口寬度低至27μm），但過細會導致水流斷裂風險增加。實驗表明，30μm適合微細結構加工（如半導體晶圓劃切），而80μm則適用于高效去除材料。流速穩定性依賴高精度齒輪泵與蓄能器組合，需將水壓波動控制在±0.1bar內，否則會引發折射率波動，降低全反射效率。
3、噴嘴材料與耦合結構
噴嘴材料（藍寶石或金剛石）直接影響水射流穩定性。藍寶石噴嘴可在50-800bar壓力下長期使用，且無需頻繁更換。耦合結構需優化光學窗口與水束入射角，確保激光以全反射臨界角（通常≥42°）進入水射流，避免能量泄漏。
二、技術指標間的相互作用與影響
1、激光波長與水束長度的協同
紅外激光（1064nm）因低吸收特性，可支持更長水束傳輸（>100mm），適合大尺寸工件加工；綠光激光（532nm）可實現80-120mm穩定水束傳輸，平衡了傳輸距離與能量密度，適用于中等深度微細加工（如半導體晶圓切割、碳化硅管材加工）；紫外激光（355nm）則需縮短水束長度以減少能量損耗，更適用于微結構加工。
2、功率密度與水束直徑的平衡
高功率密度需配合細水束以提升能量集中度，但過細水束會限制散熱能力，導致熱影響區擴大。例如，切割2mm厚碳化硅時，若功率密度過高且水束直徑不足，切面平整度誤差可能超過2μm。反之，低功率密度與粗水束組合雖可降低熱效應，但會犧牲加工速度。
3、流速穩定性與噴嘴結構的耦合
流速波動會破壞水射流的層流狀態，引發折射率不均，導致激光傳輸路徑偏移。高精度噴嘴結合動態校準算法，可實時監測水柱形態并調整光束指向，使耦合效率穩定在85%以上。
三、技術指標對加工質量的影響
1、精度與表面質量
水導激光通過水射流的全反射約束激光能量，實現平行高縱橫比切口，無需對焦或距離控制。例如，航空發動機渦輪葉片氣膜孔加工中，孔徑公差可控制在±0.1μm，表面粗糙度Ra≤1μm。
2、熱影響區控制
水流冷卻作用將熱影響區寬度壓縮至傳統工藝的1/5。以碳化硅切割為例，庫維水導激光設備將熱影響區控制在50μm以內，材料利用率提升至85%。
3、加工效率與材料普適性
水導激光切割速度較傳統線鋸快7-10倍，單晶錠切割時間從100小時縮短至10小時。同時，其兼容金屬（鈦合金）、半導體（SiC）、陶瓷（Al?O?）及復合材料（CFRP），突破傳統工藝的材料限制。
四、典型應用場景解析
1、航空航天：采用532nm綠光激光配合60μm噴嘴，成功實現了鎳基高溫合金渦輪葉片氣膜孔加工，孔徑公差控制在±5μm，表面粗糙度Ra≤0.8μm，加工效率較電火花加工提升5倍。
2、半導體制造：80μm噴嘴配合200W功率切割6英寸碳化硅晶圓，切縫寬度僅80μm。
3、醫療領域：30μm噴嘴加工鈦合金骨釘實現無毛刺切割，生物兼容性顯著提升。
