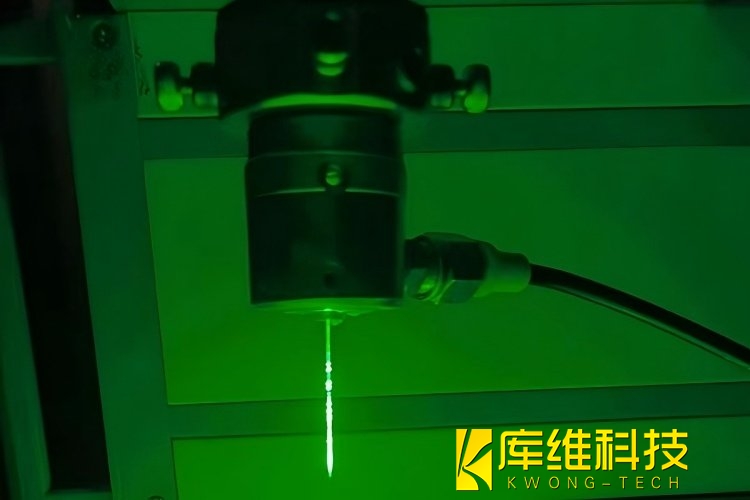

水導激光技術本質是通過高壓水束作為激光能量的 “導光介質” 與 “冷卻 / 排屑載體”，將激光能量精準輸送至加工區域，與傳統干激光（如 CO?激光、光纖激光、紫外激光等）、激光打標 / 雕刻技術相比，其核心優勢圍繞 “加工質量、材料適配性、熱損傷控制” 三大維度展開。
一、核心優勢：解決傳統激光技術的 “核心痛點”
1、無熱損傷 / 熱影響區（HAZ）
這是水導激光最核心的優勢，也是其區別于所有干激光技術的關鍵：
傳統干激光痛點：激光能量直接作用于材料表面，會產生局部高溫，導致材料出現 “熱影響區”—— 例如金屬加工后表面氧化、硬度下降，半導體 / 陶瓷加工后出現微裂紋，復合材料（如碳纖維）加工后出現 “燒蝕碳化”。這些缺陷會嚴重影響產品性能（如航空零件的力學強度、半導體的電學性能）。
水導激光優勢：高壓水束在 “導光” 的同時，能瞬間帶走熱量，實現實時冷卻加工區域，并同步沖刷熔融物 / 碎屑，從根源上避免高溫積累。
案例：庫維科技在航空航天高溫合金加工中，通過水導激光將熱影響區控制在5μm 以內（傳統光纖激光熱影響區通常為 50-100μm），完全避免了合金因過熱導致的力學性能下降。
2、加工精度更高，無錐度 / 無崩邊
傳統激光加工因 “能量衰減” 和 “熱擴散”，容易出現兩大精度問題：一是孔 / 槽加工有 “錐度”（入口大、出口小），二是脆性材料（如陶瓷、藍寶石）加工易 “崩邊”；而水導激光通過水束的 “均勻導光” 和 “定向排屑”，完美解決這些問題：
無錐度：高壓水束直徑均勻（通常 10-100μm），激光能量沿水束軸向均勻分布，加工的孔 / 槽 “入口 - 出口直徑差可控制在 10μm 以內”（如庫維科技加工 Nb-Si 合金通孔，直徑 1mm、深度 3mm，錐度僅 0.0016°，遠優于傳統激光的 0.5°-1° 錐度）。
無崩邊：水束的柔性沖刷避免了脆性材料加工時的 “應力集中”，例如庫維科技用其水導激光加工 50μm 厚的 SiC 晶片劃片，崩邊率從傳統激光的 15% 降至0.1% 以下，良品率提升至 99% 以上。
3、材料適配性更廣
傳統激光技術對材料的 “吸收率” 依賴度高（如 CO?激光適合非金屬、光纖激光適合金屬），且對 “超硬、超脆、超韌” 材料加工效率低、良品率差；而水導激光通過 “激光能量 + 水束物理作用” 的協同，幾乎適配所有材料：
超硬材料：如金剛石（加工大尺寸金剛石內部微瑕疵時，傳統激光易導致碎裂，水導激光通過低應力加工，良品率超 99%）、CVD 金剛石熱沉片（加工微流道時無堵塞、無損傷）。
超脆材料：如碳化硅（SiC）、氮化硅陶瓷（傳統激光劃片易崩裂，水導激光可加工直角、異形超薄件）、藍寶石（加工高精度微孔時無裂紋）。
超韌 / 復合材料：如碳纖維增強樹脂（傳統激光易燒蝕樹脂基體，水導激光可同步切割纖維與樹脂，無碳化、無分層）、單晶鎳基合金（航空發動機葉片加工，無熱變形）。
4、加工效率與良品率雙高，降低量產成本
傳統激光加工需頻繁調整參數（如針對不同材料換激光源、多次打磨去毛刺），導致效率低、良品率波動大；而水導激光通過 “一次成型 + 無后處理”，顯著提升量產效益：
效率提升：庫維科技在 5G 通信濾波器陶瓷微孔加工中，水導激光加工速度達800 孔 / 分鐘，是傳統激光的 3 倍；且無需后續去毛刺工序，流程縮短 50%。
良品率提升：同一案例中，濾波器加工良品率從傳統激光的 78% 提升至98% ，同時信號損耗降低 15%（因無熱損傷導致的結構缺陷），大幅降低了企業的廢品成本。
5、加工靈活性更強，適配復雜結構
水導激光的水束可通過數控系統實現 “多維度精準控制”，結合五軸聯動設備，能加工傳統激光難以實現的復雜結構：
例如庫維科技的 KD700 水導激光設備，可加工航空發動機葉片的 “異形冷卻孔”（孔徑 0.1-0.5mm，孔道角度復雜），傳統激光因無法精準控制能量方向，易導致孔道偏移；而水導激光通過水束定向輸送，孔道位置公差可控制在 ±5μm。
又如半導體領域的 SiC 晶錠 “取芯”（從晶錠中切割出圓柱狀晶棒），傳統激光易導致晶錠開裂，水導激光可實現 “無應力取芯”，且取芯效率提升 40%。
二、與傳統激光技術的核心差異對比表

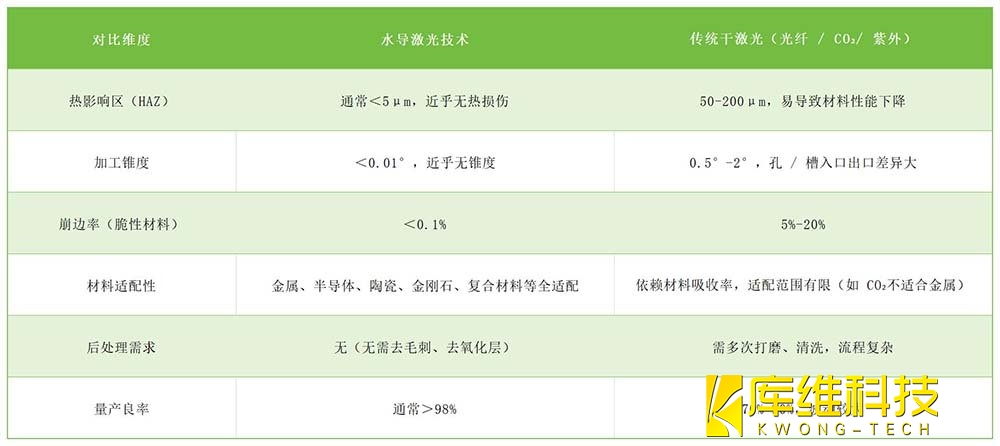

為更直觀體現優勢，以下是水導激光與主流傳統激光技術的關鍵指標對比：
三、適用領域
水導激光并非完全取代傳統激光，只是尤其適合以下領域：
-
航空航天：高溫合金零件、復合材料構件的精密加工（如葉片冷卻孔、機身復合材料切割）；
-
半導體：SiC/GaN 等第三代半導體的晶錠取芯、劃片、微孔加工；
-
5G 通信：濾波器陶瓷微孔、射頻板高精度打孔；
-
醫療器械：鈦合金植入體（無熱損傷保障生物相容性）、陶瓷刀具精密加工；
-
超硬材料：金剛石工具、CVD 金剛石熱沉片的復雜結構加工。
這些場景中，傳統激光技術的 “熱損傷”“精度不足”“材料適配差” 等痛點難以解決，而水導激光通過獨特的 “水 - 光協同” 機制，成為高端制造的核心技術支撐。
