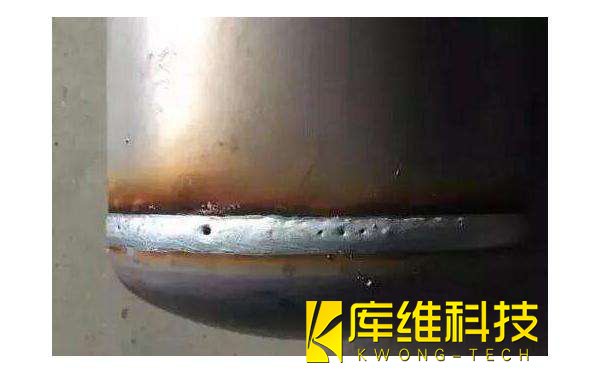

工業(yè)機(jī)器人焊接氣孔產(chǎn)生的5大原因分析
發(fā)布日期：2022-08-31 14:40 ????瀏覽量：
工業(yè)機(jī)器人焊接產(chǎn)生氣孔，是自保護(hù)藥芯焊絲半自動(dòng)焊過(guò)程中經(jīng)常會(huì)遇到的問(wèn)題，下面我們就對(duì)自保護(hù)藥芯焊絲半自動(dòng)焊氣孔產(chǎn)生原因進(jìn)行分析。
焊接機(jī)器人焊接氣孔產(chǎn)生的5大原因
1)焊接時(shí)冷卻速度的影響
在立焊段由于液態(tài)金屬本身的重力，所以焊接速度較快，焊道熔深較淺，使焊縫液態(tài)金屬冷卻速度加快，氣體逸出機(jī)會(huì)減少，造成焊道內(nèi)產(chǎn)生較多氣孔。
2)工業(yè)機(jī)器人焊接時(shí)飛濺的影響
目前使用的自保護(hù)藥芯焊絲，在焊接時(shí)金屬氧化飛濺較大。當(dāng)導(dǎo)電嘴前端粘附的氧化金屬飛濺達(dá)到一定數(shù)量后，它隨著移動(dòng)的焊絲一起進(jìn)入熔池。這種現(xiàn)象隨焊道填充金屬量的增加情況更加嚴(yán)重，導(dǎo)致焊道內(nèi)氣孔產(chǎn)生。
焊工在施焊時(shí)，由于空間位置的限制，焊接時(shí)?；?。因此，熱焊層、填充層及蓋面層的焊縫接頭容易疊加，使焊道內(nèi)部產(chǎn)生密集氣孔機(jī)會(huì)增大。
4)自然環(huán)境的影響
在濕度較大的環(huán)境中施工，收工時(shí)剩余的焊絲放置在露天環(huán)境中，未加妥善保管，造成焊絲受潮。另外，當(dāng)施工環(huán)境的風(fēng)速大于8m/s時(shí)，如果沒(méi)有采取相應(yīng)的防風(fēng)措施，也是導(dǎo)致焊道產(chǎn)生氣孔的一個(gè)重要因素。
5)焊接工藝參數(shù)的影響
自保護(hù)藥芯半自動(dòng)焊焊接工藝參數(shù)調(diào)節(jié)范圍較窄，一般電弧電壓在18~22V，送絲速度為2000~2300mm/min。因此，這兩個(gè)參數(shù)必須調(diào)整好。否則，電壓過(guò)高易造成焊道表面的熔渣保護(hù)效果不好，易產(chǎn)生氣孔。
相關(guān)文章
